GC550 + OBSでゲーム画面を映すための設定方法

GC550を使っていて、ゲーム画面をOBS Studio(以下OBS)に映したい場合、どのように設定すればよいのでしょうか。

GC550

OBSでゲーム画面を映し、ゲーム音を出すための設定方法について見ていきましょう。

ここでいうGC550には、GC550 PLUSも含みます。

関連 【ガイド】GC550、GC550 PLUSの使い方・設定方法

【スポンサーリンク】

GC550の準備をしよう

ドライバー・RECentralをインストールする

あらかじめ以下の2つをインストールしておきましょう。AVerMedia公式サイトでダウンロードできます。

  • ドライバー
  • RECentral(付属ソフト)
【ガイド】GC550、GC550 PLUSの使い方・設定方法
GC550、およびGC550 PLUS(以下PLUS)の2製品の使い方について見ていきましょう。 この記事を読めば、以下の内容...

ドライバーをインストールしていない場合、OBSにゲーム画面を映すことはできません。

RECentralで画面・音を確認する

念のため、付属のキャプチャーソフトであるRECentralを起動し、2点確認してください

  • ゲーム画面が映ること
  • ゲーム音が聞こえること

RECnetral 4
▲出典 : 『ドラゴンクエストXI 過ぎ去りし時を求めて』(スクウェア・エニックス)

これは、あとで不具合が起きたときに問題の切り分けをしやすくするためです。

めんどうかもしれませんが、何が原因で問題が起きているか特定するためには付属ソフトで正常に動作しているかどうかが重要です。

RECentralでゲーム画面が映らない、ゲーム音が出ないという場合については、下記ページをご覧ください。

キャプチャーボード使用時に、ゲーム画面が映らないときの完全マニュアル
キャプチャーボードを使用していると、ゲーム画面がPCに映らない、真っ暗、認識されないということがあるかもしれません。 せっかく...
キャプチャーボードの音が出ない、ゲーム音が入らないとき、確認すべきポイント
キャプチャーボードを使用していると、音が聞こえないということがあるかもしれません。 より具体的には、ゲーム画面はPCに映ってい...

RECentralを終了する

問題ないことを確認したら、RECentralは必ず終了させましょう。起動したままだと、このあと「映像キャプチャデバイス」の設定をしてもOBSに画面が映らないからです。

RECentralを終了させる

キャプチャーソフトを閉じる作業は忘れやすいところです。OBSがキャプチャーソフトの代わりになるので、閉じても支障はありません。

なお、「映像キャプチャデバイス」を追加してOBSにゲーム画面を映しているときは、RECentralに画面は映りません。

OBSに「映像キャプチャデバイス」を追加しよう

  1. 「ソース」のところにある「+」をクリックします。
  2. ソースの追加

  1. 映像キャプチャデバイス」を選択します。
  2. 映像キャプチャデバイス

  3. 適当な名前をつけて「OK」をクリックします。そのままでもかまいません。
  4. 任意の名前をつける

  5. 「デバイス」で「AVerMedia GC550 Video Capture」を選択します。GC550 PLUSの場合は、「AVerMedia GC551 Video Capture」を選択します。
  6. 「デバイス」の設定

  7. 「解像度/FPS タイプ」を「カスタム」、「解像度」を「1920x 1080」、「FPS」を「出力FPSにあわせる」にします。設定をまちがえると画面が映りません。
  8. 解像度、フレームレートの設定

  9. 「解像度」は、ゲーム機の出力解像度と合わせます。たとえば、ゲーム機の出力解像度が720pなら、OBSの「解像度」も「1280x 720」にしましょう。
  10. 解像度の設定

  11. ゲーム画面がOBSに映っていることを確認し、「OK」をクリックします。
  12. 画面をフルスクリーンにする方法については、こちらをご覧ください。

ゲーム音を聞いてみよう

OBSの初期設定では、ゲーム音が自分に聞こえないようになっています。

これを変更するには、「音声出力モード」を「デスクトップ音声出力 (WaveOut)」にしましょう。

デスクトップ音声出力 (WaveOut)

この点、ゲーム音をモニタリングする必要がないなら、「音声のみをキャプチャ」でもかまいません。ライブ配信の視聴者にはゲーム音が聞こえますし、録画の場合も動画にゲーム音が入ります。

音声のみをキャプチャ

また、「音声のみをキャプチャ」の場合、以下のように設定することでゲーム音をモニタリングできます。

  1. 映像キャプチャデバイスの設定画面を閉じる。
  2. 「音声ミキサー」の歯車アイコンから「オーディオの詳細プロパティ」を選択する(または「編集」→「オーディオの詳細プロパティ)」。
  3. 「オーディオの詳細プロパティ」が開く。
  4. 「映像キャプチャデバイス」の「音声モニタリング」で「モニターのみ(出力はミュート)」を選択する。

映像キャプチャデバイス、モニターのみ (出力はミュート)

もしパススルー出力していてPCとTVの両方からゲーム音が出ているときは、「音声のみをキャプチャ」を選びましょう。ゲーム音が二重に聞こえるのを防止できます。

パススルー出力

スポンサーリンク
レクタングル(大)

録画・ライブ配信の設定をしよう

録画の場合

ゲームを録画する方法は、以下のとおりです。

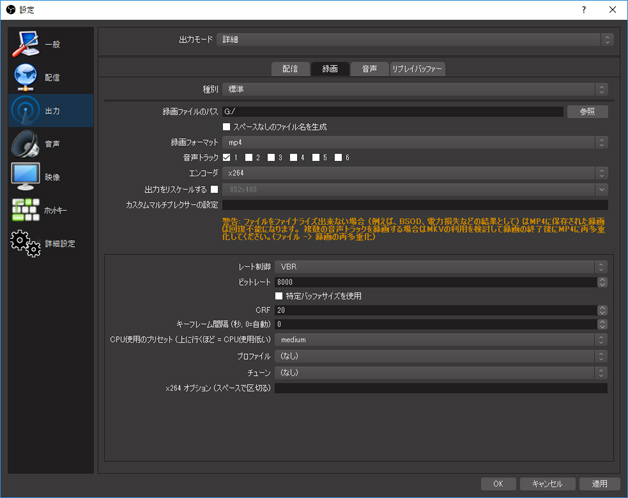

  1. 「設定」をクリックする。
  2. OBS + キャプチャーボードで、TVゲームを高画質録画する設定方法」を参考に設定にし、「OK」をクリックする。
  3. 「録画開始」をクリックする。
  4. 録画を停止後、「ファイル」→「録画を表示」で動画を確認する。

画質の設定方法や、マイク音の入れ方など、詳細な設定方法については下記ページをご覧ください。

【図解】OBSでゲーム画面録画するときの設定マニュアル
無料でゲーム画面を録画するうえで覚えておきたいのがOBS Studio(以下OBS)です。 OBSはライブ配信用のアプリとして...

ライブ配信の場合

ライブ配信する方法は、以下のとおりです。

  1. 「設定」をクリックする。
  2. 適切な設定にし、「OK」をクリックする。
  3. 「配信開始」をクリックする。

各配信サイトごとの仕様に合わせて、適切に設定する必要があります。OBSの設定方法については、以下の記事をご覧ください。

ゲーム生配信のやり方、必要機材とは?配信サイト・ゲーム機ごとに解説
当サイトでは、ゲーム配信のやり方、配信方法、必要な機材・ソフトを 配信サイトごと ゲーム機ごと という2つ...

画面が映らないときは

基本事項の確認

まずは基本的な部分を確認しましょう。

  • ドライバーをインストールできているか
  • RECentralでは画面が映るか(映らない場合はこちら
  • RECentralを終了したか
  • ゲーム機が出力する映像にHDCPが含まれていないか
  • 「映像キャプチャデバイス」の設定は適切か
  • 「映像キャプチャデバイス」をいったん削除し、再度設定したか
  • OBSを再起動したか

「映像キャプチャデバイス」の設定では、「デバイス」で「AVerMedia GC551 Video Capture」または「AVerMedia GC550 Video Capture」を選ぶ点が重要です。

デバイス

もしこのような項目が出てこない場合は、3つの理由が考えられるでしょう。

そのほかの詳しい対処法については、下記ページをご覧ください。

【OBS】キャプチャーボードの画面が映らないときの完全マニュアル
OBS Studio(以下OBS)で画面が映らない場合、どうすればよいのでしょうか。 このページでは、「映像キャプチャデバイス」でゲー...

「ウィンドウキャプチャ」を使う

「映像キャプチャデバイス」で画面が映らない場合は、「ウィンドウキャプチャ」を使う方法もあります。

  1. RECentralを起動し、画面を映す。
  2. 「ソース」の「+」から「ウィンドウキャプチャ」を追加する。
  3. 「ウィンドウ」でRECentralのウィンドウを選択する。
  4. 「OK」をクリックする。
  5. 必要に応じて、よけいな部分をクロップする(削る)。


▲「[RECentral 4.exe]: EVRWindow」を選択しました。この設定でもOBSに画面を映せます。

RECentralで録画・ライブ配信を行う

もしOBSの設定が難しいのであれば、RECentralで録画しましょう。通常はRECentralでの録画を推奨します。そのほうが簡単だからです。

関連 【ガイド】GC550、GC550 PLUSの使い方・設定方法

RECentral

ゲーム配信の場合は、RECentralのライブ配信機能を使う方法もあります。OBSがなくても、簡単な設定をするだけでゲーム配信はできます。

GC550

ゲーム音が出ないときは

自分にゲーム音が聞こえないということであれば、映像キャプチャデバイスの設定を見直します。

  1. 映像キャプチャデバイスの設定画面を開く。
  2. 「音声出力モード」で「デスクトップ音声出力 (WaveOut)」を選択する。
  3. 「OK」をクリックする。

それでもゲーム音が出ない場合は、下記ページをご覧ください。対処法をまとめました。

【OBS】キャプチャーボード使用時にゲーム音が入らない、出ないときの対処法
OBS Studio(以下OBS)でキャプチャーボードを使用していて、ゲーム音が出ない場合、どうすればよいのでしょうか。 具体...
キャプチャーボードの音が出ない、ゲーム音が入らないとき、確認すべきポイント
キャプチャーボードを使用していると、音が聞こえないということがあるかもしれません。 より具体的には、ゲーム画面はPCに映ってい...

わからないことがある場合は

【OBS】こんなときは?よくあるトラブル、よくある質問まとめ
OBS Studio(以下OBS)でトラブルが起きた場合の対処法、およびQ&Aをまとめました。 「Yahoo!リアルタイム検索...
【OBS】知っていると、チョットだけ得するかもしれない便利機能まとめ
OBS Studio(以下OBS)には、知っておくと便利な機能がたくさん搭載されています。 もちろん、知らなくても配信はできる...

まとめ

初めてOBSにゲーム画面を映すときは、まずRECentralで画面が映るかどうかという確認を忘れないようにしてください。OBSを終了した状態で行います。

RECentralで画面が映らない場合は、基本的な部分を見直しましょう。GC550がPCに認識されているかどうか、ドライバーをきちんとインストールできているかどうか、HDMIケーブルの接続に問題はないかなど、確認すべき事項は多々あります。

また、OBSの「映像キャプチャデバイス」の設定で重要なのは、「解像度/FPS タイプ」の部分です。この部分を「カスタム」に設定し、さらに「解像度」の設定をしないと、GC550の場合は画面が映りません。
